IPA®

集成膜片鉗放大器和數據采集系統：

sutter儀器介紹集成放大器IPA高效、低噪音的全細胞記錄。IPA系統，可用一個（IPA）或兩個錄音通道（雙IPA），結合具有完全集成的A/D和D/A轉換和高速USB接口最先進的放大技術。采集、數據管理、分析和簡化使用捆綁sutterpatch™數據采集軟件，并進行分析建立在Igor Pro 7的基礎（WaveMetrics，Inc.）。

外部輸入和輸出

   外部信號，如環境參數或刺激的信息，可以使用4個輔助模擬輸入通道記錄。IPA系統還支持外圍硬件的控制，如波長、溶液轉換，2路模擬量和8路數字輸出通道（TTL）。作為一種替代標準的分支電纜，一個可選的面板提供了一個整潔的方式連接在機架前的輔助信號。

sutterpatch™軟件

   IPA系統，與sutterpatch軟件組合，已設計的自動捕獲和存儲所有放大器的設置，刺激信息和外部實驗參數和關聯他們的時間與原數據的痕跡。這包括所有的放大器和采集設置，以及實驗的時間和進度。放大器的全集成計算機控制手段，采集軟件是知道的放大器和數字化的內部狀態，隨時可以跟蹤任何可能發生的變化。這是獨立的更改是否自動觸發或由用戶發起的。

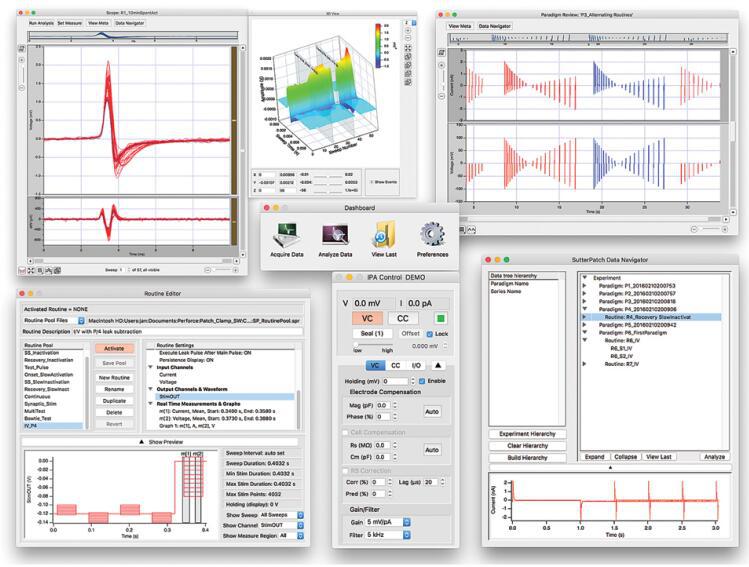

數據可視化和分析

   sutterpatch軟件被設計來簡化復雜的數據集的導航和分析。范圍窗口支持多視圖模式在二維和三維顯示的一種創新。在分析開發的三維視圖是非常有用的。建立在頂部的證明Igor Pro平臺的最新版本，該sutterpatch程序結合本土Igor Pro功能豐富，根據電生理應用特點。無論是新人和膜片鉗程序經驗的用戶會感到舒適的使用sutterpatch軟件。

功能特色

1 完全集成的膜片鉗放大器和數據采集系統可確保快速和簡單的設置

2 全細胞膜片鉗記錄在組織切片或細胞貼壁分離優化，

3 全電腦控制提供了電極和全細胞電容自動補償

4 對于細胞的電活動完全表征的電壓和電流的鉗位能力

5 捆綁sutterpatch™軟件綜合數據管理的優勢，直觀的導航和精簡數據分析

6 在SutterPatch線的頻率降低

放大器

500米Ω探頭反饋電阻提供了最大范圍的±20鈉

開路（RMS）1.4 PA在0.1~10 kHz帶寬噪聲

快與慢電容補償和全細胞補償

快速補償?shù)?5 pF到2.5 pF的緩慢的補償；

全細胞補償：CM從1-100 PF；Rs從1-100米Ω

自動補償程序

串聯電阻的預測和校正（0-100米Ω）

四桿貝塞爾低通濾波器（截止= 0.5–20千赫）

輸出增益：1,2,5,10,20,50100

±保持電位1000 mV

±20 nA的電流注入

電流鉗橋補償電容中和

慢著潛在的跟蹤補償漂移電流鉗記錄期間

數據采集

嵌入式數據采集系統，消除了對外部數據采集板的需要

單一的高速USB連接控制數據采集和放大器

高達300 kHz的采樣率合計

多達6個輸入通道（1 - 50 kHz的采樣率，每通道）

持有潛在的命令（1-10 kHz采樣率每通道）

輔助輸入/輸出為其他儀表控制

4個模擬量輸入通道（±10V）

2模擬量輸出通道（±10V）

8路數字量輸出（TTL）

數據采集可以通過自帶的微秒級時鐘或外部觸發啟動（TTL）

sutterpatch™軟件

建立在Igor Pro 7的基礎（WaveMetrics，Inc.）

范式和程序提供完整的實驗控制

波形編輯器輕松創造最復雜的刺激模式或用戶定義的模板

相關的元數據存儲所有關于你的實驗相關的信息

綜合數據分析例程和出版質量的圖形

需要Windows 7（64位）或Mac OS X 10.11（El Capitan），或更新的版本
