美國Sutter公司的Lambda 721是一個新研發產品，可以將多達7個獨立的LED立方體產生的光譜，通過選擇所需要的不同的光譜組合后，合成一個單一輸出光束。 傳統光源合成器，合成兩個以上的光源時，要求使用二向色鏡。二向色鏡允許組合沒有重疊光譜的光源，對光進行透射和反射。

傳統光源合成器缺點：

1. 光源不能很容易改變。

2. 二向色鏡需要特別小心注意光源的順序，避免出現被下一個二向色鏡擋住光路。

3. 通常情況下，必須在二向色鏡前加一個帶通濾光片，這樣就減少了系統中總光的輸出。

Lambda 721很輕松的避免了以上缺點，使用LED立方體組合光路。

LED立方體的優勢：

1 LED立方體包括：LED光源，準直光學元件和濾光片。

2 LED立方體可以輕松安裝更換，無需使用工具。

3 LED立方體光源進入光路之前，先經過準直管準直再通過帶通濾光片。

4 每個LED立方體的濾光片對于帶通波長以外光線，起到鏡子的作用，反射帶通波長以外的準直光束.

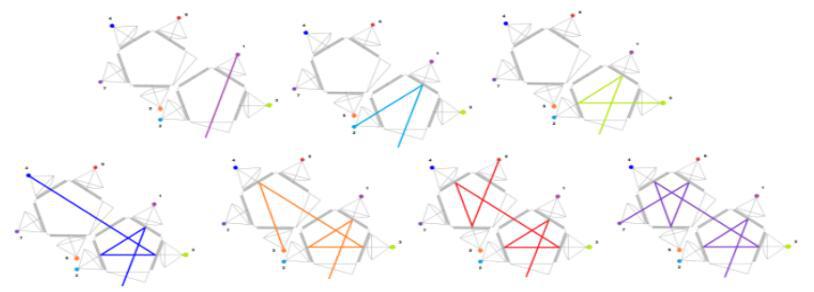

在下圖中，每個位置的光路都被勾勒出來，包括發生的透射和反射:

Lambda 721多波長光源合成器的設計，保持了小尺寸，光路短而高效的特性。濾光片采用Semrock的STR，可以反射超過90%的通帶外的光。如果每個光源的帶通不重疊，則可以使用濾光片對其他光源的光進行反射。通過將濾光片和光源排列成兩個五邊形，我們能夠?qū)⑵邆€(gè)光源合成在一個光路中，并且比以前傳統設備損耗更低。本多波長光源合成器的另一個特點是：第7個位置的光源入射濾光片不作為任何反射面，可用于具有廣譜輸出的LED立方體，可允許從單個LED激發多個熒光通道.

主要特點：

1 使用LED立方體，輕松變換輸出光譜

2 光損耗少

3 7個位置可任意選擇和放置7個不同波段LED光源，合成7種波段波長光源

4 第7個位置立方體可以廣譜輸出，從單個LED激發多個熒光通道

5 波長選擇和光束反射使用SEMROCKSTR濾光片

主要參數：

1. 輸出范圍：(300nm - 1000nm)根據選擇使用的LED光源波長而定

2. 開關切換時間:小于5μs

3. 噪聲：0.05%

4. 使用壽命：大于50000小時

5. 尺寸：17.7厘米x48.25厘米x26.5厘米

主要應用：

熒光顯微鏡、鈣成像、FURA、光遺傳、高速選擇光波長
